【제품소개】
세포 | 단 핵증 |
세포 수 | 144（6×24） |
정격 최대 전력(Pmax) | 550W |
최대 효율성 | 21.3% |
전기 배선함 | IP68 |
최대 시스템 전압 | 1000V/1500V DC |
작동 온도 | -40℃～+85℃ |
【상품 설명】

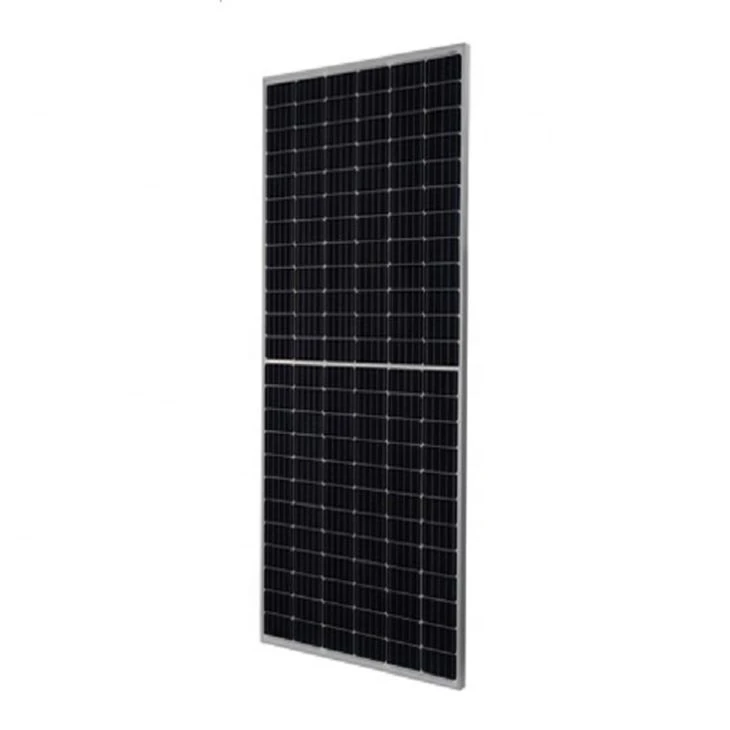

550W 고출력 태양 전지판 11BB PERC 태양 전지로 제작된 이 고성능 모듈 시리즈는 크든 작든 모든 PV 시스템의 LCOE를 낮추기 위한 가장 비용 효율적인 솔루션을 제공합니다. 하프컷 기술은 말 그대로 일반 태양전지를 반으로 자른 것입니다.
【주요 특징들】
【PV 모듈의 치수】
【STC의 전기 데이터】
정격 최대 전력(Pmax) [W] | 525 | 530 | 535 | 540 | 545 |
개방회로전압(Voc) [V] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
최대 전원 전압(Vmp) [V] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
단락전류(Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
최대 전력 전류(Imp) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
모듈 효율성 [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
전력 허용 오차 | 0~+5W | ||||
Isc(α_Isc)의 온도 계수 | 0.046%/℃ | ||||
Voc(β_Voc)의 온도 계수 | -0.277%/℃ | ||||
Pmax(γ_Pmp)의 온도 계수 | -0.351%/℃ | ||||
STC | 조도 1000W/m², 셀 온도 25℃, AM1.5G | ||||
【NOCT 및 작동 조건에서의 전기 데이터】
NOCT의 전기 매개변수 | |||||
유형 | 525 | 530 | 535 | 540 | 545 |
정격 최대 전력(Pmax) [W] | 397 | 401 | 405 | 408 | 412 |
개방회로전압(Voc) [V] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
최대 전원 전압(Vmp) [V] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
단락전류(Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
최대 전력 전류(Imp) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
NOCT | 조도 800W/m², 주변 온도 20℃,풍속 1m/s, AM1.5G | ||||
작동 조건 | |
최대 시스템 전압 | 1000V/1500V DC(IEC) |
작동 온도 | -40℃~+85℃ |
최대 시리즈 퓨즈 | 25A |
최대 정적 하중, 전면 | 5400Pa |
최대 정적 하중,뒤로 | 2400Pa |
NOCT | 45±2℃ |
애플리케이션 클래스 | 클래스 A |
【전류-전압 곡선】
【기계적 데이터】
명세서 | |
세포 | 단 핵증 |
무게 | 28.6kg±3% |
치수 | 2279±2mm×1134±2mm×35±1mm |
케이블 단면 크기 | 4mm2 |
세포 수 | 144(6x24) |
전기 배선함 | IP68, 3개의 다이오드 |
커넥터 | QC 4.10(1000V) / QC 4.10-35(1500V) |
케이블 길이(커넥터 포함) | 1300mm(+)/1300mm(-) |
포장 구성 | 31 PC/팔레트, 620 PC/40피트 컨테이너 |
【인증】
【보증】
