청정에너지로의 전 세계적 전환에서 태양광, 풍력 등 다양한 재생 가능 에너지원은 엄청난 잠재력을 제공하지만 동시에 큰 과제도 제시합니다. 날씨, 낮-밤 주기, 계절적 변화로 인해 발생하는 간헐성은-종종 전력 감소(에너지 낭비) 또는 그리드 불안정을 초래합니다. CAES(압축 공기 에너지 저장)는 잉여 전력을 저장용 압축 공기로 변환하고 필요에 따라 이를 방출하여 전력을 생산하고 풍력 및 태양 에너지를 효과적으로 흡수 및 활용하는 동시에 그리드 안정성과 균형을 보장하는 성숙한 대규모 솔루션입니다.
CAES는 공기를 압축하여 전기 에너지를 기계적 전위로 저장하므로 손실을 최소화하면서 몇 시간에서 몇 주까지 보관할 수 있습니다. 필요할 때 압축 공기가 방출되어 터빈을 구동하고 전기를 생성합니다. 이 기술은 특히{2}}대규모의-장기간-저장에 적합하며, 간헐적인 재생 에너지를 24시간 그리드 요구 사항을 충족하는 파견 가능하고 안정적인 전력으로 전환합니다.-
기본 기술 및 원리
CAES의 핵심은 가스 압축 및 팽창의 열역학에 있습니다. 공기는 압축하는 동안 가열되고 팽창하는 동안 냉각됩니다. 높은 효율성은 효과적인 열 관리에 달려 있습니다.

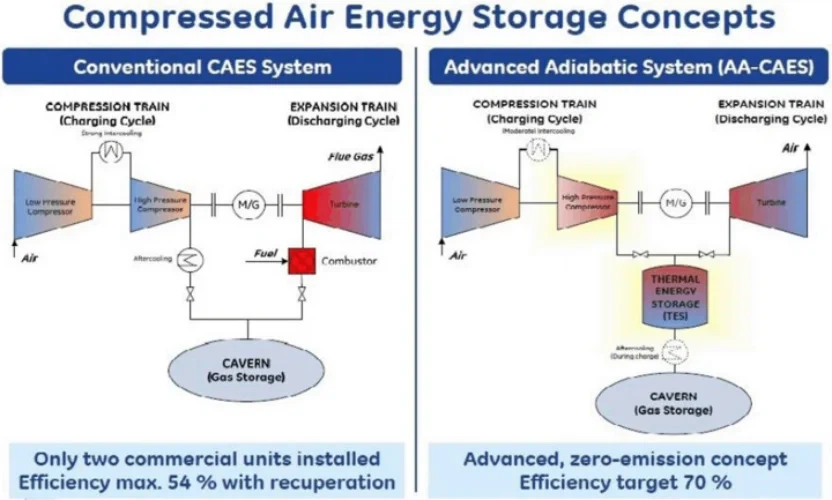

기존(당뇨병) CAES: 압축열은 인터쿨러를 통해 방출되고 연료(일반적으로 천연가스)는 팽창 전 공기를 재가열하는 데 사용됩니다. 왕복- 효율성은 일반적으로 40~55%입니다.
고급 단열 CAES(AA-CAES): 압축열은 압축된 석재층, 용융염 또는 열유와 같은 열에너지 저장(TES) 시스템-에 포착되어 저장되어 팽창 중에 재사용됩니다. 화석 연료를 소비하지 않고도 효율성이 70% 이상에 도달합니다.
등온/근접-등온 CAES: 고급 열 교환기 또는 물 스프레이는 압축 및 팽창 중에 -거의 일정한 온도를 유지하며 개발 시스템에서 이론적 효율성은 80~95%입니다.
현대 CAES 플랜트는 4~7MPa(40~70bar)의 압력에서 작동하며 에너지 저장을 위해 이상기체 법칙을 따릅니다. 배터리와 달리 CAES는 수십 년 동안 성능 저하가 거의 없는 장기간-기가와트- 규모의 애플리케이션에서 탁월한 성능을 발휘합니다.
주요 장비 및 구성 요소
일반적인 CAES 시설은 다음과 같이 구성됩니다.
압축기: 잉여 전력으로 구동되는 다단계 전기 터보-압축기는 인터쿨링과 함께 저압- 및 고압-단계를 사용하여 주변 공기를 가압합니다.
공기 저장: 지하 동굴(소금 돔, 고갈된 가스전 또는 대수층) 또는 지상의-밀도가 높은-인공 용기(예: 파이프 배열). 소금 동굴은 300~1,500m 깊이에서 불투수성과 압력{3}}순환 내구성으로 인해 선호됩니다.
열 관리 시스템(고급 설계): 압축 열을 포착하고 저장하는 열교환기 및 TES 장치.
확장기/터빈 및 발전기: 발전기에 연결된 고압- 및 저압-터보-팽창기. 기존 시스템은 재가열을 위해 연소기를 사용합니다. 고급 단열 시스템은 TES 열을 재사용합니다.
보조 시스템: 압력 제어, 양방향 모터/발전기 및 그리드 상호 연결 장비.
|
아니요. |
장비명 |
주요 기능 |
기술적 특징 및 원리 |
지원 그림 설명 |
|
1 |
압축기 |
충전-단계 발전소: 잉여 전기를 압축-공기 위치 에너지로 변환 |
다단계 전기 터보-압축기(축형 또는 원심형), 4~7MPa(40~70bar)에서 작동, 인터쿨러 및 열{6}}회수 시스템 장착 가변-속도 드라이브를 통해 재생 가능한 변동에 신속하게 대응할 수 있습니다. |
압축기 트레인을 강조하는 완전한 시스템 레이아웃 |
|
2 |
공기 저장 시스템 |
압축 공기의 장기간-저장(몇 시간에서 몇 주까지) |
지하 소금 동굴(깊이 300~1,500m) 또는 밀도가 높은-지상 파이프-배열 용기 위- 거의 -누출이 없는 반복적인 압력 사이클링을 위해 설계되었습니다. |
지하 동굴과 표면 열 관리 인터페이스를 모두 보여주는 -단면 다이어그램- |
|
3 |
열 관리 및 열 에너지 저장(TES) 시스템 |
높은-효율성과 연료가 필요 없는-작동을 위해 압축 열을 포착, 저장 및 재사용합니다. |
최대 600도까지 열을 저장하는 TES 매체(세라믹 베드, 용융염 또는 열유)와 결합된 열 교환기(HX1/HX2); 폐쇄형-루프 복구로 70% 이상의 왕복 효율성을 달성- |
충전-상열-흐름 도식 + 전체 시스템 통합 다이어그램 |
|
4 |
확장기, 터빈 및 발전기 |
방전{0}}단계 발전소: 저장된 압축 공기를 전기로 변환 |
동기식 발전기에 직접 연결된 다단계 터보-팽창기(고{2}} 및 저{3}}압력) 고급 설계로 연소 배출이 전혀 없이 10분 이내에 최대 부하에 도달 |

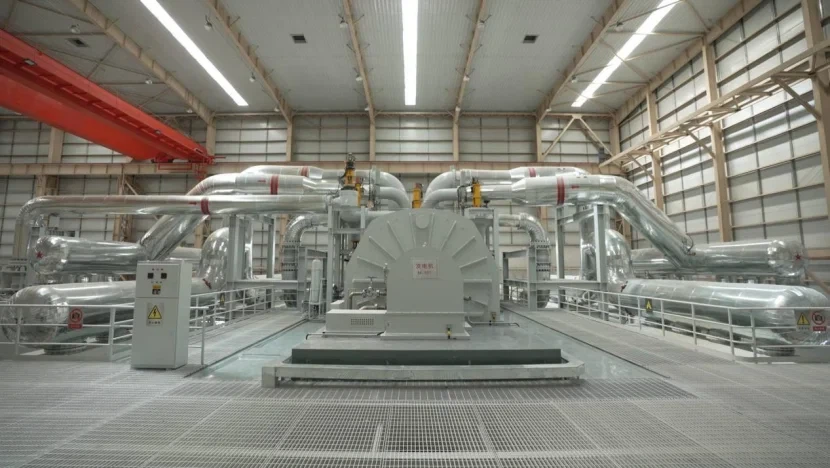

실제-확장기-발전기 설치 사진 |
|
5 |
보조 시스템 |
안전하고 효율적인 플랜트 운영 및 그리드 통합 보장 |
압력{0}}제어 밸브, 양방향 모터-발전기, SCADA 모니터링, 그리드 개폐 장치, 냉각탑 및 광범위한 배관 네트워크 |
통합 배관 및 전기 시스템을 보여주는 터빈 홀의 내부 모습 |
CAES의 모듈식 설계를 통해 압축, 저장 및 확장 용량을 독립적으로 최적화할 수 있어 다른 많은 저장 기술과 비교할 수 없는 운영 유연성을 제공합니다.
운영 프로세스
CAES는 두 가지 기본 단계로 운영됩니다.
충전(압축) 단계: 재생 가능한 출력이 높거나 수요가 낮은 기간에는 잉여 전력이 압축기를 구동합니다. 공기는 여러 단계로 압축(가열)되고 냉각된 후 저장소에 주입됩니다. 고급 단열 시스템에서는 추출된 열이 TES에 저장됩니다.
방전(확장/발전) 단계: 수요 피크 또는 재생 에너지가 충분하지 않은 경우 압축 공기가 방출되고 예열(TES 열 또는 보충 연료 사용)되며 터빈을 통해 팽창되어 발전기를 구동하고 더 차가운 공기로 배출됩니다. 시스템은 10분 이내에 최대 부하에 도달할 수 있으므로 그리드 밸런싱, 주파수 조절 및 회전 예비에 이상적입니다.
식물은 매우 낮은 자체 방전율로 매일 또는 계절에 따라 순환할 수 있습니다.- 확립된 유틸리티- 규모의 예로는 독일의 Huntorf 공장(321MW, 1978년부터 가동)과 미국의 McIntosh 공장(1991년부터 110MW)이 있습니다.
실제-세계 사례 연구: 100MW 고급 압축 공기 에너지 저장 시연 프로젝트
성공적인 CAES 프로젝트 실행의 대표적 사례인 중국의 100MW 고급 압축 공기 에너지 저장 국가 시범 프로젝트는 기술의 성숙도와 대규모 적용 잠재력을 보여줍니다.- 중국과학원 열물리공학연구소의 주도 하에 개발된 이 발전소는 세계 최초의 100MW-급 첨단 CAES 스테이션이자 현재 운영 중인 최대 규모 및 최고 효율의 첨단 CAES 발전소입니다.{5}}
시스템 구성 세부정보:
용량: 출력 100MW / 에너지 저장량 400MWh.
기술 유형: 초임계 열 저장, 초임계 열 교환, 고-부하 압축/팽창, 전체 시스템 통합-을 특징으로 하는 고급 단열 CAES(AA{0}}CAES)는 화석 연료 의존도를 완전히 제거합니다.

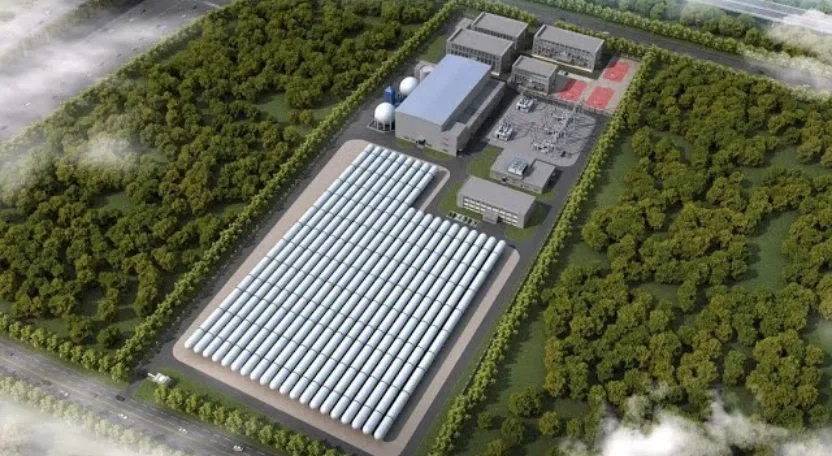

보관방법: 고밀도 인공 공기 저장 용기(파이프-배열 설계)로 에너지 밀도를 높이고 대규모 지하 동굴에 대한 의존도를 줄입니다.
능률: 왕복-효율이 70.4%입니다.
성능 매개변수: 연간 발전량은 1억 3,200만kWh를 초과하며, 이는 약 50,000가구의 최대 전력 수요를 충족하기에 충분합니다. 표준 석탄 42,000톤을 절약하고 연간 약 109,000톤의 CO2 배출량을 줄입니다.
주요 장비: 다단계 압축기, 터빈 확장기/발전기 세트, 초임계 TES 축열 시스템 및 고압{1}}압력 파이프-어레이 저장 용기.
위치: 허베이성 구위안현, 먀오탄 클라우드 컴퓨팅 산업단지 내; 약 5.7헥타르를 차지합니다. 이 프로젝트는 2022년에 그리드-연결되었으며 상업 운영 준비에 들어갔습니다.
이 프로젝트는 압축 열을 회수하고, 열 관리를 최적화하고, 효율성, 연료 의존도 및 부지 선택에 대한 기존의 한계를 극복하기 위한 모듈식 설계를 채택함으로써 대규모 CAES 이니셔티브를 성공적으로 실행할 수 있는 역량을 보여줍니다.{0}} 이는 귀중한 실제{2}}엔지니어링 검증과 글로벌 재생 에너지 통합을 위한 확장 가능한 모델을 제공합니다.

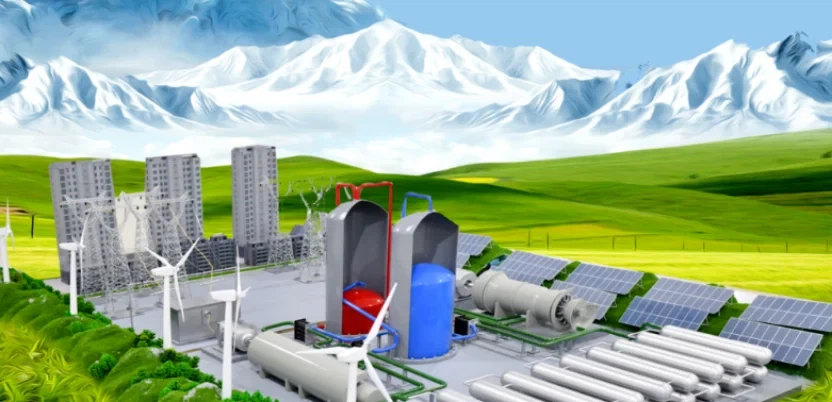

CAES가 풍력 및 태양 에너지의 효과적인 흡수 및 활용을 촉진하는 방법
풍력과 태양광 발전의 가변성으로 인해 전력망이 완전히 흡수할 수 없는 잉여 전력이 발생하는 경우가 많습니다. CAES는 그리드의 "충격 흡수 장치" 역할을 하며 이 문제를 직접 해결합니다.
잉여전력 흡수: 강한 바람이 불거나 일사량이 최고조에 달할 때, 잉여 에너지를 사용하여 지하 공기를 압축 및 저장함으로써 공기 축소를 방지합니다.
스무딩 출력: CAES는 발전과 소비를 분리하여 평온한 시간이나 일몰 후에 저장된 에너지를 방출하여 안정적이고 예측 가능한 전력을 공급합니다.
그리드 안정성 및 통합: 신속한 응답으로 주파수 조정, 전압 제어 및 블랙 스타트 서비스를 지원합니다.- 풍력-태양광-CAES 하이브리드 시스템은 "가상 기본 부하" 플랜트를 생성하여 화석-연료 피크에 대한 의존도를 줄입니다.
경제적, 환경적 이점: CAES는 저장 비용을 크게 낮추고, 재생 가능한 활용률을 향상시키며, 탄소 배출을 줄입니다(특히 고급 단열 구성에서). 특히 대규모의 -장기간-재생 가능 통합에 경쟁력이 있습니다.
CAES를 풍력 발전 단지 또는 태양열 발전소와 함께 배치{0}하면 송전 인프라가 최적화되고 에너지 차익거래, 용량 시장 및 보조 서비스를 통해 추가 수익이 창출됩니다.
미래 전망: 재생 에너지 발전소의 초석으로서의 CAES
CAES는 1970년대에 시작하여 기가와트-시간-규모의 잠재력을 지닌 유연한-장기 스토리지 기술로 발전했습니다. 고급 단열 및 등온 변형은 화석 연료 사용을 완전히 제거하여 순-제로 목표와 완벽하게 일치합니다. 확장성과 지리적 적응성(적절한 지질학이 존재하는 경우)을 통해 간헐적으로 발생하는 풍력 및 태양광 자원을 신뢰할 수 있는 고가치 전력으로 전환할 수 있습니다.-
CAES 기술이 상업적 규모로 배포할 준비가 완전히 완료되었는지 확인하는 등의 성공적인 프로젝트입니다. CAES를 채택함으로써 재생 에너지 부문은 청정 에너지 전환을 가속화하고 전 세계 유틸리티, 산업 및 지역 사회에 경제적 탄력성과 에너지 보안을 제공하는 가장 큰 과제-가변성-을 극복할 수 있습니다. 중국 및 국제적으로 진행 중인 프로젝트는 통합 풍력-태양광-CAES 발전소가 더 이상 비전이 아니라 현재의 현실임을 나타냅니다.-필요할 때 언제 어디서나 깨끗하고 급전 가능한 전기를 제공합니다.
