설명

기술적인 매개 변수

제품 소개

8 inch(200mm) Polished Wafer DSC01147 730

8 inch(200mm) Polished Wafer DSC01144 730

재료 특성

매개 변수	특성	ASTM 제어 방법
타입/도펀트	P, 붕소 N, 인 N, 안티몬 N, 비소	F42
오리엔테이션	<100>, <111>고객 사양에 따라 오리엔테이션을 슬라이스합니다	F26
산소 함량	10¹⁹고객의 사양 별 PPMA 사용자 정의 공차	F121
탄소 함량	< 0.6 ppmA	F123
저항 범위 -P-P, Boron-N, Phoshorous-N, Antimony-N, 비소	0.001 - 50 OHM CM 0.1 - 40 OHM CM 0.005 - 0.025 OHM CM <0.005 Ohm cm	F84

기계적 특성

매개 변수	초기	모니터/ 테스트 a	시험	ASTM 방법
지름	200 ± 0.2 mm	200 ± 0.2 mm	200 ± 0.5 mm	F613
두께	725 ± 20 µm (표준)	725 ± 25 µm (표준) 450 ± 25 µm 625 ± 25 µm 1000 ± 25 µm 1300 ± 25 µm 1500 ± 25 µm	725 ± 50 µm (표준)	F533
TTV	< 5 µm	< 10 µm	< 15 µm	F657
절하다	< 30 µm	< 30 µm	< 50 µm	F657
포장하다	< 30 µm	< 30 µm	< 50 µm	F657
가장자리 반올림	semi-std			F928
마킹	1 차 세미 플랫 만, 반 SMITD 아파트 Jeida Flat, Notch			F26, F671

표면 품질

매개 변수	초기	모니터/ 테스트 a	시험	ASTM 방법
전면 기준
표면 상태	화학 기계적 광택	화학 기계적 광택	화학 기계적 광택	F523
표면 거칠기	< 2 A°	< 2 A°	< 2 A°
Contamination,Particles @ >0.3 µm	= 20	= 20	= 30	F523
안개, 구덩이, 오렌지 껍질	없음	없음	없음	F523
마크, 줄무늬를 보았습니다	없음	없음	없음	F523
뒤로 측면 기준
균열, 크로우스 피트, 자국, 얼룩을 보았습니다	없음	없음	없음	F523
표면 상태	가성 에칭			F523

제품 설명

미세 유체 응용 프로그램 . 마이크로 전자 장치 또는 MEMS 응용 프로그램에 적합하십시오. 자세한 사양 .은 당사에 문의하십시오.

Microelectronics의 제품 라인은 단일 측면 연마 (SSP) 및 DSP (Double Side Polishished) 웨이퍼 기판 . 이중 측면 웨이퍼가 일반적으로 반도체, 멤버 및 밀접하게 제어 된 평평한 특성을 가진 웨이퍼가 필요합니다. {}}}}}}}}}}}}}}}}}}.

100mm ~ 300mm . 범위의 모든 웨이퍼 직경에서 이중 측면 광택 웨이퍼의 대규모 재고는 재고에서 사양을 사용할 수 없다면, 우리는 정의 사양에 맞는 맞춤형. 이중 측면 광고에 사용할 수있는 맞춤형 웨이퍼를 사용할 수있는 수많은 공급 업체와 장기적인 관계를 확립했습니다. 산업 .

귀하의 요구 사항에 따라 맞춤형 다이 싱 및 연마도 가능합니다 . 언제든지 문의하십시오 .

제품 기능

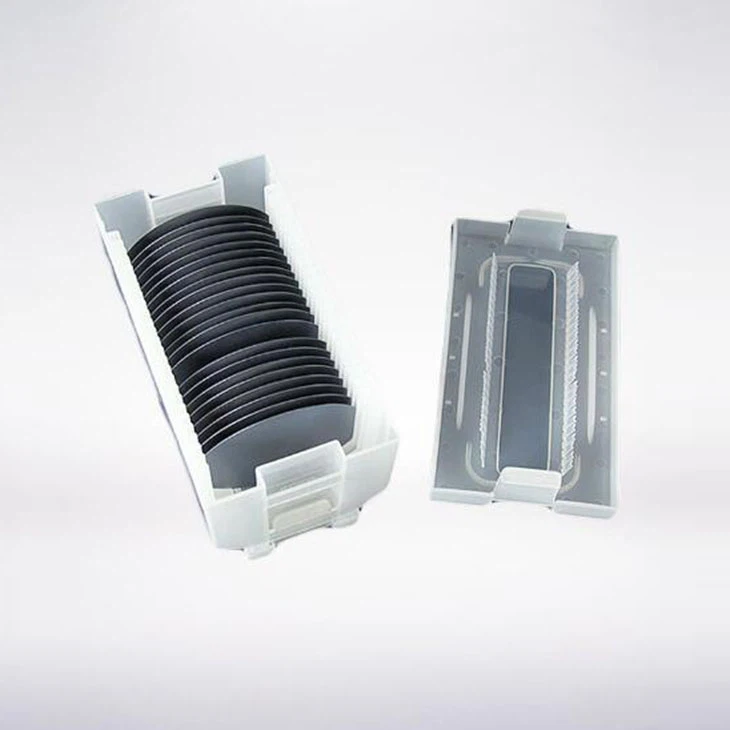

· 8 "P/N 유형, 광택 실리콘 웨이퍼 (25 PCS)

· 오리엔테이션 : 200

· 저항 : 0.1 - 40 OHM • CM (배치마다 다를 수 있습니다)

· 두께 : 725+/-20 um

· 프라임/모니터/테스트 등급
